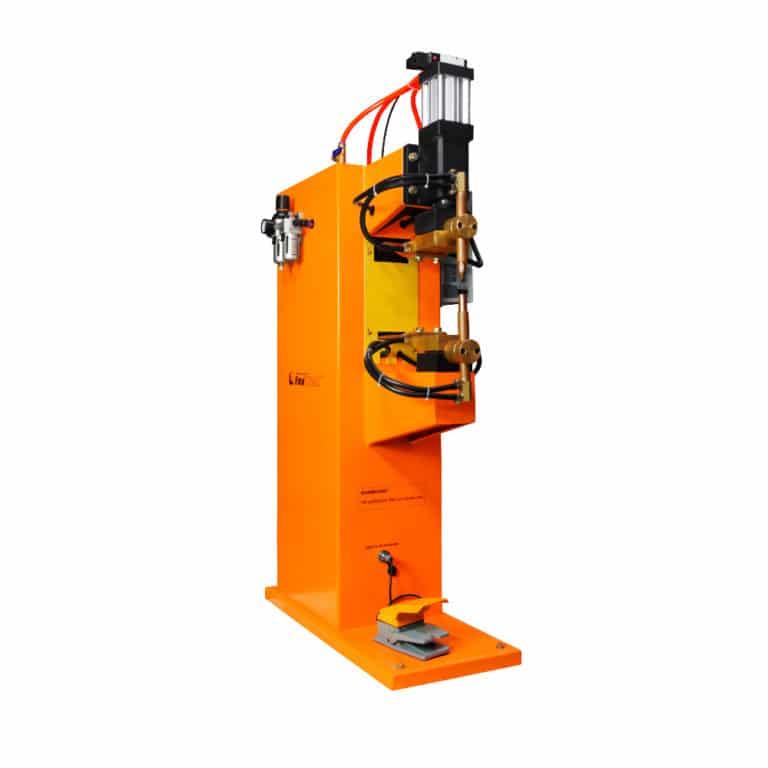

Аппарат контактной точечной сварки с пневмо-цилиндром МТ. Это надежные установки, предназначенные для использования на промышленных предприятиях. Эти машины являются высокопроизводительным оборудованием, с широкими технологическими возможностями.
Основные преимущества контактной машины:
Отмеченное выше весьма важно для соблюдения технологии сварки и обеспечения 100% контроля качества сварных точек.
Мощность: 40 кВт.
Сеть 380В.
Охлаждение: жидкостное 4-х контурное.
Ход электродов: Линейный.
Тип привода: Пневматический.
Свариваемые толщины листовой стали 3мм+3мм.
Регулировка сварки: Бесступенчатый цифровой контроллер.
Основные | |
---|---|
Производитель | Foxweld |
Пользовательские характеристики | |
Бренд | FoxWeld |
Вес аппарата, кг | 260 |
Вес с учетом упаковки, кг | 220 |
Время сварки сек | 0,02—5 |
Время сварки, с | 0,02~5 |
Входное напряжение В | 380 |
Вылет электродов мм | 350 |
Вылет электродов, мм | 350 |
Габариты упаковки ДхШхВ, см | 108х48х158 |
Давление воздуха внешней магистрали, МПа | 0.6 |
Максимальная мощность, кВа | 40 |
Максимальная сила развиваемая в точке, Н | 4000 |
Максимальное раскрытие электродов, мм | 60 |
Максимальное усилие сжатия, H | 4000 |
Максимальный вторичный ток А (ток Короткого Замыкания) | 12000 |
Максимальный вторичный ток, А | 12000 |
Максимальный первичный ток, А | 92 |
Минимальное сечение кабеля подключения, мм2 | 16 |
Напряжение, В | 400 |
Номинальная мощность, кВа | 40 |
Номинальное раскрытие электродов, мм | 30 |
Номинальный первичный ток, А | 41.1 |
Охлаждение плечей | жидкостное |
Охлаждение симисторов/тиристоров | жидкостное |
Охлаждение трансформатора | жидкостное |
Охлаждение электродов | жидкостное |
ПВ % (Цикл минут) | 20 |
Привод | Пневматический |
Привод сжатия электродов | пневматический |
Продолжительность включения (ПВ), % | 20 |
Продолжительный сварочный ток, А | 5366 |
Размер машины ДхШхВ, мм | 1015*390*1750 |
Расход охладителя, л/мин | 6 |
Расход охлаждающей жидкости, л/мин | 6 |
Сварочное напряжение, В | 0,5~4,3 |
Сечение кабеля питающей сети, мм2 | 16 |
Ступеней мощности | Бесступенчатая |
Толщина свариваемых листов (низк, углер) мм | 3+3 |
Толщина свариваемых листов, мм | 3+3 |
Управление процессом | Контроллер РС—14 |
Управление процессом (контроллер, количество режимов) | Контроллер PC—14 |
Ход электродов мм | 60 |
